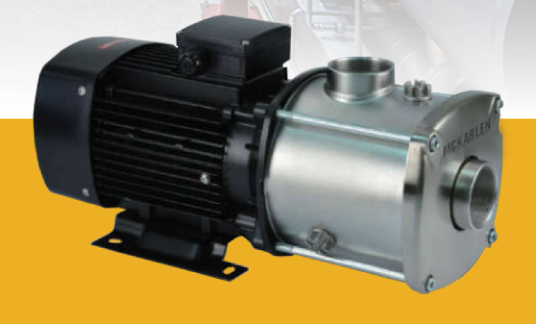

01 · BƠM LY TÂM ĐA TẦNG CÁNH INOX TRỤC NGANG
HSS Series
Bơm ly tâm đa tầng cánh inox trục ngang cho nước sạch và các nhiệm vụ cấp nước, tăng áp, HVAC hoặc tuần hoàn phù hợp. Model được xác nhận theo lưu lượng, cột áp, chất lỏng, nguồn điện và điều kiện lắp đặt.
02 · LOẠI BƠM VÀ VỊ TRÍ DÒNG SẢN PHẨM
Dòng bơm ly tâm đa tầng cánh inox trục ngang
HSS được chọn theo điểm làm việc, chất lỏng, kết nối, nguồn điện và điều kiện lắp đặt. Hình sản phẩm dùng ở cấp dòng, không gán cho một model cụ thể.
Bơm ly tâm đa tầng cánh inox trục ngang
Cấu hình nguồn cho nước sạch với thân bơm, cánh bơm và bộ khuếch tán được nêu là SUS304.
- Chọn theo lưu lượng và tổng cột áp
- Đường hút và xả theo model
- Kiểm tra chất lỏng và nguồn điện
Chín model trong nguồn kỹ thuật
HSS-54/54T, 55/55T, 84/84T, 85/85T và 164T có dữ liệu riêng trong bảng model.
- T biểu thị phiên bản ba pha
- Đường cong được kiểm tra ở 50 Hz
- Kích thước và điện được xác nhận theo model
03 · ỨNG DỤNG THIẾT BỊ
Các bối cảnh ứng dụng cần rà soát điểm làm việc
Đây là phạm vi ứng dụng thiết bị, không phải tuyên bố McKarlen thiết kế hoặc thi công toàn bộ hệ thống.
Cấp và chuyển nước sạch
Chọn theo lưu lượng, tổng cột áp, điều kiện hút và lịch vận hành.
Nước tiện ích công nghiệp
Rà soát chất lỏng, nhiệt độ, vật liệu và điểm làm việc theo model.
Tăng áp đường ống
Xem HSS như thiết bị bơm; thiết kế hệ thống và điều khiển thuộc bên phụ trách dự án.
Tuần hoàn HVAC
Kiểm tra lưu lượng, cột áp, nhiệt độ và điều kiện vận hành thực tế.
Chuyển nước giữa bể
Xác nhận mức nước, đường hút, tổn thất đường ống và phương án lắp đặt.
Thay thế bơm hiện hữu
So sánh điểm làm việc, kết nối, nguồn điện, kích thước và không gian bảo trì.
04 · DỮ LIỆU KỸ THUẬT CHÍNH
Dữ liệu được giữ đúng thứ tự và phạm vi model
Các giá trị kỹ thuật được xác nhận theo model, đường cong 50 Hz tương ứng và điều kiện vận hành thực tế.
HSS Series — thứ tự trường kỹ thuật
Giữ đúng phạm vi từng trường
HSS-54/54T, 55/55T, 84/84T, 85/85T và 164T.
05 · HIỆU SUẤT VÀ ĐIỂM LÀM VIỆC
Lưu lượng và cột áp phải được kiểm tra trên đường cong 50 Hz của model
Không chọn HSS chỉ từ đường kính ống hoặc một giá trị tối đa trong bảng. Điểm làm việc, tổn thất, tần số và cấu hình điện phải được rà soát cùng nhau.
Điểm làm việc + chất lỏng + nguồn điện
Tổng cột áp gồm chiều cao tĩnh và tổn thất tại lưu lượng thiết kế. Chọn model phải nằm trên đường cong phù hợp và trong điều kiện vận hành đã xác nhận.
HSS-54/54T, 55/55T, 84/84T, 85/85T
Trích trực tiếp từ nguồn; không vẽ lại trục, đơn vị hoặc đường cong.
HSS-164T
Trích trực tiếp từ nguồn; xác nhận phiên bản đường cong khi chọn model.
06 · VẬT LIỆU VÀ CẤU HÌNH
9. Vật liệu — chỉ công bố theo bộ phận được nguồn nêu rõ
Không chuyển vật liệu của ba bộ phận thành tuyên bố rằng toàn bộ HSS Series đều là SUS304.
Thân bơm
SUS304
Cấu hình nguồn cho nước sạch; xác nhận theo model.
Cánh bơm
SUS304
Cấu hình nguồn cho nước sạch; xác nhận theo model.
Bộ khuếch tán
SUS304
Cấu hình nguồn cho nước sạch; xác nhận theo model.
07 · ĐIỀU KIỆN LẮP ĐẶT
10. Điều kiện lắp đặt và vận hành — chuẩn bị đúng cho bơm lắp ngang
McKarlen cung cấp hướng dẫn liên quan đến thiết bị. Thiết kế hệ thống và thi công hiện trường thuộc các bên chịu trách nhiệm.
08 · TÀI LIỆU KỸ THUẬT
Tài liệu HSS được cấp theo model và bản sửa đổi
PDF nguồn cũ không phải tài liệu tải công khai vì còn chứa nhận diện doanh nghiệp và thông tin liên hệ cũ.
Tài liệu chọn bơm
Cấp sau khi xác nhận model và điểm làm việc.
Tài liệu cấu hình
Xác nhận phiên bản trước khi dùng cho hồ sơ dự án.
10 · PHỤ TÙNG, BẢO HÀNH VÀ SAU BÁN HÀNG
Hỗ trợ dựa trên model, cấu hình và điều kiện vận hành
Cung cấp hình thiết bị, nhãn máy, hồ sơ giao hàng, điểm làm việc và tình trạng thực tế để rà soát.
Phụ tùng theo model
Xác định phụ tùng từ model, cấu hình, thông tin thiết bị và hình bộ phận cần thay.
Yêu cầu bảo hành
Rà soát hồ sơ giao hàng, điều kiện vận hành và kết quả kiểm tra thực tế.
Hỗ trợ kỹ thuật sau bán hàng
Hướng dẫn liên quan đến thiết bị, rà soát dữ liệu vận hành và tài liệu sản phẩm.
11 · CHỌN MODEL
Gửi điểm làm việc và dữ liệu lắp đặt để chọn HSS
Đội ngũ kỹ thuật sẽ rà soát dữ liệu, xác định thông tin còn thiếu và trao đổi model, cấu hình cùng tài liệu cần thiết.
